Koncentratory laboratoryjne i zatężarki w strumieniu azotu (MultiVap)
W analizach chromatograficznych (HPLC, UHPLC, GC, GC-MS) efektywne przygotowanie próbki bezpośrednio decyduje o powtarzalności oznaczeń śladowych i osiąganej granicy wykrywalności (LOD). Tradycyjne odparowywanie w pojedynczych wyparkach obrotowych staje się uciążliwym wąskim gardłem, gdy laboratorium musi w krótkim czasie przebadać serie kilkunastu lub kilkudziesięciu próbek o małych i średnich objętościach.
W ofercie Anchem Plus dostarczamy specjalistyczne koncentratory laboratoryjne i zatężarki w strumieniu azotu LabTech z serii MultiVap. Aparatura ta umożliwia szybkie, równoległe zatężanie od 6 do nawet 96 próbek jednocześnie w ściśle kontrolowanych warunkach przepływu gazu i temperatury. Zastosowanie wirowego strumienia obojętnego azotu pozwala prowadzić proces w temperaturze znacznie niższej niż punkt wrzenia rozpuszczalnika, co zapewnia wysoki odzysk analitów i całkowicie eliminuje ryzyko degradacji termicznej substancji wrażliwych. Automatyzacja procesu w wyższych modelach – w tym precyzyjne czujniki podczerwieni (IR) czy samoczynny zjazd igieł – minimalizuje czas pracy personelu, a szczelna komora z wyciągiem w modelu MultiVap 12 i 64 umożliwia bezpieczną eksploatację bezpośrednio na stole laboratoryjnym poza dygestorium.
Skontaktuj się z nami – dobierzemy model koncentratora i skonfigurujemy elementy zatężarki pod naczynia używane w Państwa laboratorium.
Szybkie i bezpieczne zatężanie próbek w strumieniu azotu
Mechanizm działania koncentratorów MultiVap polega na skierowaniu precyzyjnie ukierunkowanego strumienia azotu tuż nad powierzchnię cieczy. Obojętny gaz nieustannie rozprasza nasyconą warstwę par rozpuszczalnika gromadzącą się nad lustrem cieczy, wymuszając dynamiczny gradient stężenia i przyspieszając parowanie powierzchniowe w łagodnych warunkach termicznych. Zastosowanie precyzyjnie sterowanego termicznie bloku aluminiowego lub łaźni wodnej kompensuje jedynie ciepło parowania, skutecznie chroniąc próbkę przed nadmiernym wychłodzeniem.
Odparowanie powierzchniowe w strumieniu azotu niesie kluczowe korzyści analityczne w porównaniu z klasycznymi technikami termicznymi. Przede wszystkim całkowicie eliminuje zjawisko wrzenia burzliwego (bumping) oraz pryskanie cieczy, zapobiegając bezpowrotnej utracie analitu na ściankach naczynia. Obojętna atmosfera azotu skutecznie zabezpiecza związki wrażliwe przed utlenianiem, a możliwość zatężania roztworu bezpośrednio w docelowej wialce chromatograficznej lub probówce pomiarowej sprawia, że próbka po zakończeniu cyklu jest od razu gotowa do nastrzyku na kolumnę.
Modele koncentratorów MultiVap LabTech – oferta aparatury
Dostarczamy cztery wyspecjalizowane modele z rodziny LabTech MultiVap, dopasowane do różnej skali pracy i oczekiwanego poziomu automatyzacji w laboratorium:

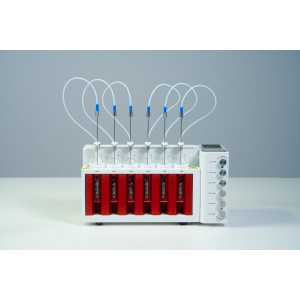

MultiVap 6 – kompaktowy koncentrator manualny do eluentów SPE
Dla pracowni o umiarkowanej przepustowości oraz laboratoriów badawczych optymalnym wyborem jest kompaktowy model MultiVap 6. Urządzenie wyposażono w 6 niezależnych stanowisk roboczych z indywidualną regulacją przepływu azotu i ręcznym pozycjonowaniem wysokości igieł. Jednorodny termicznie blok ze stopu aluminium zapewnia stabilne grzanie w zakresie od temperatury otoczenia do 120°C. Istotną zaletą tego modelu jest pełna zgodność ze stacjami ekstrakcji do fazy stałej – naczynia odbiorcze po procedurze SPE montuje się bezpośrednio w stanowiskach zatężarki, co eliminuje konieczność przelewania roztworów i chroni przed stratami sorpcyjnymi.
MultiVap 12 – automatyczny koncentrator z sensorami IR
MultiVap 12 to zaawansowane stanowisko do seryjnego zatężania 12 próbek, zaprojektowane dla laboratoriów środowiskowych, farmaceutycznych i toksykologicznych. Proces odparowywania jest w pełni kontrolowany przez optyczne sensory podczerwieni (IR), które monitorują poziom cieczy na każdym stanowisku i automatycznie odcinają dopływ azotu po osiągnięciu zadanej objętości (np. 0.5 ml lub 1.0 ml) albo po całkowitym odparowaniu do sucha. Dzięki hermetycznej komorze ze zintegrowanym przyłączem wyciągowym aparat skutecznie usuwa opary rozpuszczalników do wentylacji laboratoryjnej, co uwalnia przestrzeń w dygestoriach chemicznych i pozwala na bezpieczną instalację na standardowym stole laboratoryjnym.

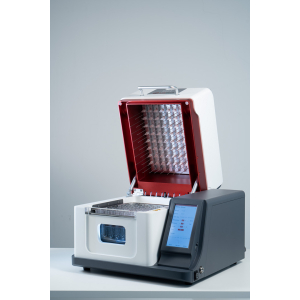

MultiVap 64 – wysokowydajna zatężarka wielostanowiskowa
Do rutynowych badań seryjnych w stacjach sanitarno-epidemiologicznych oraz laboratoriach kontroli żywności dedykowana jest automatyczna zatężarka MultiVap 64. System umożliwia równoległe zatężanie do 64 probówek w 8 niezależnych sekcjach roboczych (po 8 stanowisk), dzięki czemu analityk może uruchamiać tylko wybrane rzędy bez niepotrzebnego zużycia gazu przy mniejszych partiach próbek. Mechanizm automatycznego zjazdu igieł samoczynnie śledzi opadające lustro cieczy, utrzymując stałą odległość nadmuchu i wyraźnie skracając czas odparowania. Parametry procesu programuje się za pomocą czytelnego, 7-calowego panelu dotykowego, kontrolującego pracę precyzyjnej łaźni wodnej o temperaturze roboczej do 100°C.

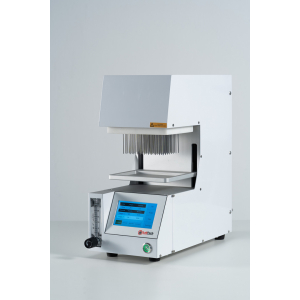

MultiVap 96 – system do mikropłytek 96-dołkowych i deep-well
W pracowniach biotechnologicznych, badaniach bioanalitycznych oraz procedurach przesiewowych w formacie płytkowym niezastąpiony jest model MultiVap 96. Aparat wyposażono w głowicę z 96 igłami, precyzyjnie dopasowaną do standardowych mikropłytek 96-dołkowych oraz płytek głębokodołkowych (deep-well). Aby zabezpieczyć próbki przed gwałtownym wychłodzeniem i niepożądaną kondensacją par rozpuszczalnika, urządzenie posiada zintegrowany moduł podgrzewania strumienia azotu. Zapewnia to identyczny wydatek gazu oraz równomierne tempo zatężania we wszystkich dołkach w testach ELISA, badaniach ADME czy metabolomice.
Jak dobrać technologię zatężania? MultiVap, koncentratory próżniowe czy wyparki obrotowe?
Wybór aparatury preparatywnej zależy od objętości próbki, wielkości serii pomiarowej oraz fizykochemicznych właściwości rozpuszczalnika:
| Kryterium doboru | Koncentratory w strumieniu azotu MultiVap | Koncentratory próżniowe MVP | Wyparki obrotowe |
|---|---|---|---|
| Zasada procesu | Wydmuchiwanie warstwy par wirowym strumieniem azotu | Obniżenie ciśnienia wrzenia z rotacją próbki | Destylacja pod obniżonym ciśnieniem w obrotowej kolbie |
| Liczba próbek w serii | Od 6 do 96 próbek jednocześnie | Od kilkunastu do kilkudziesięciu próbek | Zazwyczaj 1 próbka na cykl |
| Typowa objętość próbki | 0.5 ml – 50 ml | 0.2 ml – kilkadziesiąt ml | 50 ml – kilka litrów |
| Naczynia robocze | Wialki, probówki wirówkowe, naczynka SPE, mikropłytki | Probówki wirówkowe, naczynia specjalne | Kolby okrągłodenne |
| Ryzyko wrzenia burzliwego | Brak (odparowanie powierzchniowe) | Zminimalizowane kontrolą podciśnienia i temperatury | Wymaga stałego nadzoru podciśnienia |
| Odzysk rozpuszczalnika | Odprowadzanie przez wyciąg lub dygestorium | Kondensacja w pułapce chłodzącej | Kondensacja w chłodnicy |
| Główne zastosowanie | Końcowe zatężanie pod HPLC/GC, po elucji SPE, QuEChERS | Próbki biologiczne, proteomika, trudne rozpuszczalniki | Usuwanie rozpuszczalników po syntezie organicznej |
| Rekomendowany produkt | Seria MultiVap (6, 12, 64, 96) | Seria MVP | Wyparki obrotowe LabTech |
Kiedy wybrać MultiVap?
Koncentrator azotowy stanowi optymalny wybór, gdy laboratorium przetwarza seryjne próby o objętościach do 200 ml i dąży do uzyskania małej objętości końcowej bezpośrednio w naczyniu pomiarowym. Wyparka obrotowa przy małych ilościach generuje znaczne straty analitu na ściankach kolby i wymaga jednostkowego nakładu pracy, natomiast systemy próżniowe nie oferują tak bezpośredniej integracji z eluatami po kolumienkach SPE.
Zastosowania koncentratorów próbek w laboratoriach analitycznych
W laboratoriach chromatograficznych (HPLC, UHPLC, GC-MS, LC-MS) koncentratory MultiVap stanowią kluczowe ogniwo po ekstrakcji ciecz-ciecz (LLE) oraz ekstrakcji do fazy stałej (SPE), umożliwiając bezpieczne zagęszczenie ekstraktów do objętości mililitrowych bez strat oznaczanych substancji.
W analityce środowiskowej urządzenia te są powszechnie wykorzystywane do oznaczania śladowych zanieczyszczeń w wodzie, ściekach i glebach – w tym pestycydów chloro- i fosforoorganicznych, wielopierścieniowych węglowodorów aromatycznych (WWA), polichlorowanych bifenyli (PCB) oraz związków perfluoroalkilowych (PFAS). W badaniach żywności i rolnictwie systemy MultiVap wspierają procedury oznaczania pozostałości metodą QuEChERS oraz analizę mikotoksyn. W przemyśle farmaceutycznym aparatura służy do kontroli czystości substancji czynnych (API) i testów stabilności, a w pracowniach toksykologicznych i kryminalistycznych pozwala na szybką preparatykę materiału biologicznego w kierunku wykrywania leków, metabolitów i ksenobiotyków.
Akcesoria, kompatybilność z naczynkami SPE i konfiguracja stanowisk
Modułowa budowa systemów MultiVap umożliwia ich precyzyjne dopasowanie do geometrii naczyń stosowanych w danym laboratorium. Dostarczamy wymienne bloki aluminiowe oraz uniwersalne statywy przystosowane do standardowych wialek autosamplerowych (2 ml, 4 ml), probówek wirówkowych Falcon (15 ml, 50 ml), naczyń po ekstrakcji SPE oraz probówek cylindrycznych i stożkowych o zróżnicowanych średnicach.
W zależności od charakteru oparów igły dozujące wykonane są ze stali nierdzewnej lub pokryte specjalną powłoką o podwyższonej odporności na działanie agresywnych kwasów i odczynników organicznych. Urządzenia mogą być zasilane z pojedynczych butli technicznych, wiązek butlowych lub bezpośrednio ze stacjonarnych generatorów azotu. Zapewniamy również pełne zaopatrzenie w atestowane materiały zużywalne, w tym kompatybilne akcesoria laboratoryjne i chromatograficzne.
Doradztwo i dobór koncentratora laboratoryjnego
Nasi specjaliści pomagają w prawidłowej konfiguracji aparatury, doborze bloków grzewczych oraz osprzętu zasilającego w gaz. Przygotowując zapytanie ofertowe, warto określić:
- rodzaj i orientacyjną objętość odparowywanych rozpuszczalników,
- docelowy stan próbki (zatężanie do sucha czy do określonej objętości końcowej),
- typ i format używanych naczyń (wialki, probówki, naczynia SPE, mikropłytki),
- średnią liczbę próbek w cyklu dziennym oraz planowane miejsce instalacji.
Na tej podstawie opracujemy kalkulację techniczną obejmującą jednostkę główną, dedykowane statywy, system odprowadzania oparów oraz niezbędne akcesoria przyłączeniowe.
FAQ – najczęściej zadawane pytania o koncentratory laboratoryjne
Na czym polega przewaga zatężania w strumieniu azotu nad klasycznym odparowaniem w wyparce?
MultiVap umożliwia równoległe zatężanie od 6 do 96 próbek bezpośrednio w docelowych wialkach lub probówkach pomiarowych. Wyparka obrotowa prowadzi proces jednostkowo w kolbie, co przy małych objętościach generuje straty analitu na ściankach i wydłuża czas pracy personelu. Ponadto strumień azotu chroni związki wrażliwe termicznie i podatne na utlenianie, gdyż proces zachodzi poniżej temperatury wrzenia cieczy.Kiedy wybrać koncentrator w strumieniu azotu MultiVap, a kiedy próżniowy MVP lub wyparkę?
MultiVap sprawdza się najlepiej przy seriach próbek od 0.5 do 20 ml pod chromatografię HPLC/GC (elucje SPE, ekstrakcje QuEChERS). Koncentratory próżniowe MVP rekomendujemy do próbek biologicznych (DNA, białka) oraz roztworów podatnych na pienienie próbki oraz o dużych objętościach do 900ml. Z kolei wyparki obrotowe są przeznaczone do pojedynczych prób o dużych objętościach (od 50 ml do kilku lub kilkunastu litrów).
Jak działa automatyczna detekcja punktu końcowego w MultiVap 12?
MultiVap 12 wyposażono w optyczne sensory podczerwieni (IR) monitorujące poziom cieczy na każdym stanowisku. Gdy objętość rozpuszczalnika spadnie do wybranego poziomu (np. 0.5 ml lub 1.0 ml) dopływ azotu do danego stanowiska zostaje automatycznie odcięty, co eliminuje ryzyko dalszego odparowania próbki bez konieczności ciągłego nadzoru analityka.
Czy koncentratory MultiVap wymagają pracy wewnątrz dygestorium?
Model MultiVap 12 i MultiVap 64 posiada hermetyczną komorę ze zintegrowanym przyłączem wyciągowym, dzięki czemu może bezpiecznie pracować bezpośrednio na stole laboratoryjnym poza dygestorium (opary są skutecznie wyprowadzane do wentylacji). W przypadku modelu MultiVap 6, przy odparowywaniu toksycznych lub łatwopalnych rozpuszczalników organicznych, zaleca się umieszczenie urządzenia w sprawnym wyciągu chemicznym.
W jakich naczyniach można prowadzić zatężanie w urządzeniach MultiVap?
Aparatura współpracuje z wymiennymi blokami i statywami na standardowe wialki chromatograficzne (2 ml, 4 ml), probówki wirówkowe Falcon (15 ml, 50 ml) oraz probówki po ekstrakcji SPE i specjalne naczynia 50ml i 200ml. Model MultiVap 96 obsługuje standardowe mikropłytki 96-dołkowe i płytki deep-well.
