Wyparki obrotowe i laboratoryjne systemy odparowywania próżniowego
W laboratoriach syntezy organicznej, chemii farmaceutycznej oraz chromatografii usuwanie rozpuszczalników i zatężanie próbek to jeden z najczęściej wykonywanych procesów preparatywnych. Tradycyjna destylacja pod ciśnieniem atmosferycznym wymaga wysokich temperatur, co grozi degradacją termiczną substancji labilnych i spowalnia pracę. Zastosowanie kontrolowanego podciśnienia w połączeniu z ruchem obrotowym naczynia pozwala na szybkie, łagodne i w pełni powtarzalne odpędzenie rozpuszczalnika w bezpiecznych warunkach termicznych.
W ofercie Anchem Plus dostarczamy zaawansowane wyparki obrotowe i laboratoryjne systemy odparowywania próżniowego LabTech z serii EV. Integrujemy jednostki wyparne z chemoodpornymi bezolejowymi pompami próżniowymi oraz chłodziarkami wody w obiegu zamkniętym, tworząc kompletne stanowiska laboratoryjne. Nasze zestawy eliminują marnotrawstwo wody wodociągowej, zabezpieczają personel przed odpryskami szkła (dzięki polimerowej powłoce szkła) i zapewniają precyzyjną kontrolę procesu przy pracy z rozpuszczalnikami o różnej lotności.
Skontaktuj się z nami – dobierzemy model wyparki LabTech serii EV oraz skonfigurujemy układ próżniowy i chłodniczy dopasowany do profilu Państwa laboratorium.

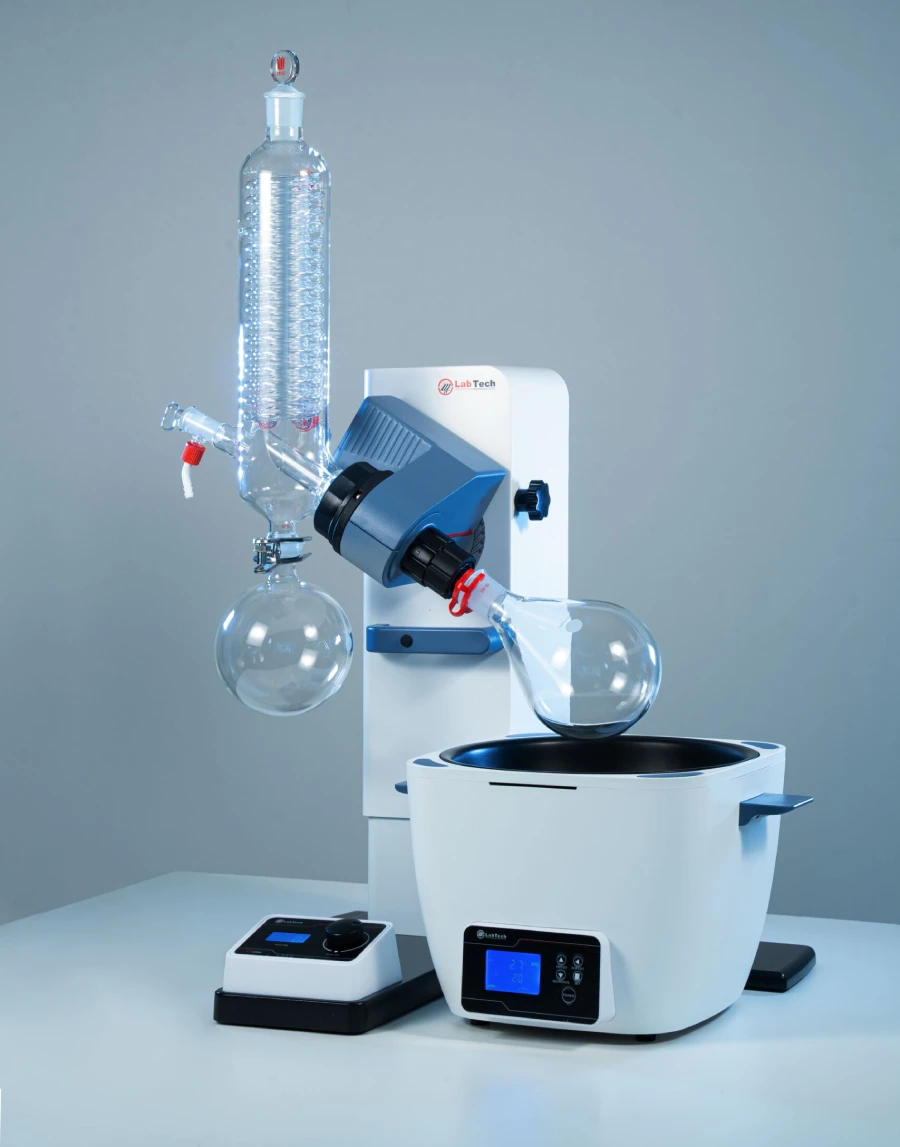

Jak działa laboratoryjna wyparka obrotowa? Zasada odparowywania pod próżnią
Wysoka sprawność wyparki rotacyjnej wynika z połączenia dwóch zjawisk: ciągłego tworzenia cienkiego filmu cieczy na ściance naczynia oraz obniżenia temperatury wrzenia rozpuszczalnika pod wpływem podciśnienia. Kolba wyparna, zanurzona w łaźni grzewczej, obraca się wokół własnej osi. Ruch ten nieustannie zwilża wewnętrzne ścianki szkła, tworząc cienką warstwę roztworu o dużej powierzchni parowania. W porównaniu z destylacją statyczną powierzchnia czynna wzrasta kilkukrotnie, co wydatnie skraca czas odpędzenia rozpuszczalnika.
Obniżenie ciśnienia wewnątrz szczelnego układu szklanego powoduje wyraźny spadek temperatury wrzenia medium. Dzięki temu nawet rozpuszczalniki wysokowrzące odparowują w łagodnych warunkach cieplnych, często w temperaturach nieprzekraczających 40–50°C. Chroni to wrażliwe substancje czynne (API) i związki naturalne przed degradacją termiczną. Jednocześnie rotacja kolby zapobiega powstawaniu ognisk miejscowego przegrzania i eliminuje niebezpieczne wrzenie burzliwe (bumping). Opary rozpuszczalnika trafiają do pionowej chłodnicy szklanej, gdzie ulegają skropleniu i spływają do kolby odbieralnikowej, co umożliwia ich czysty odzysk.

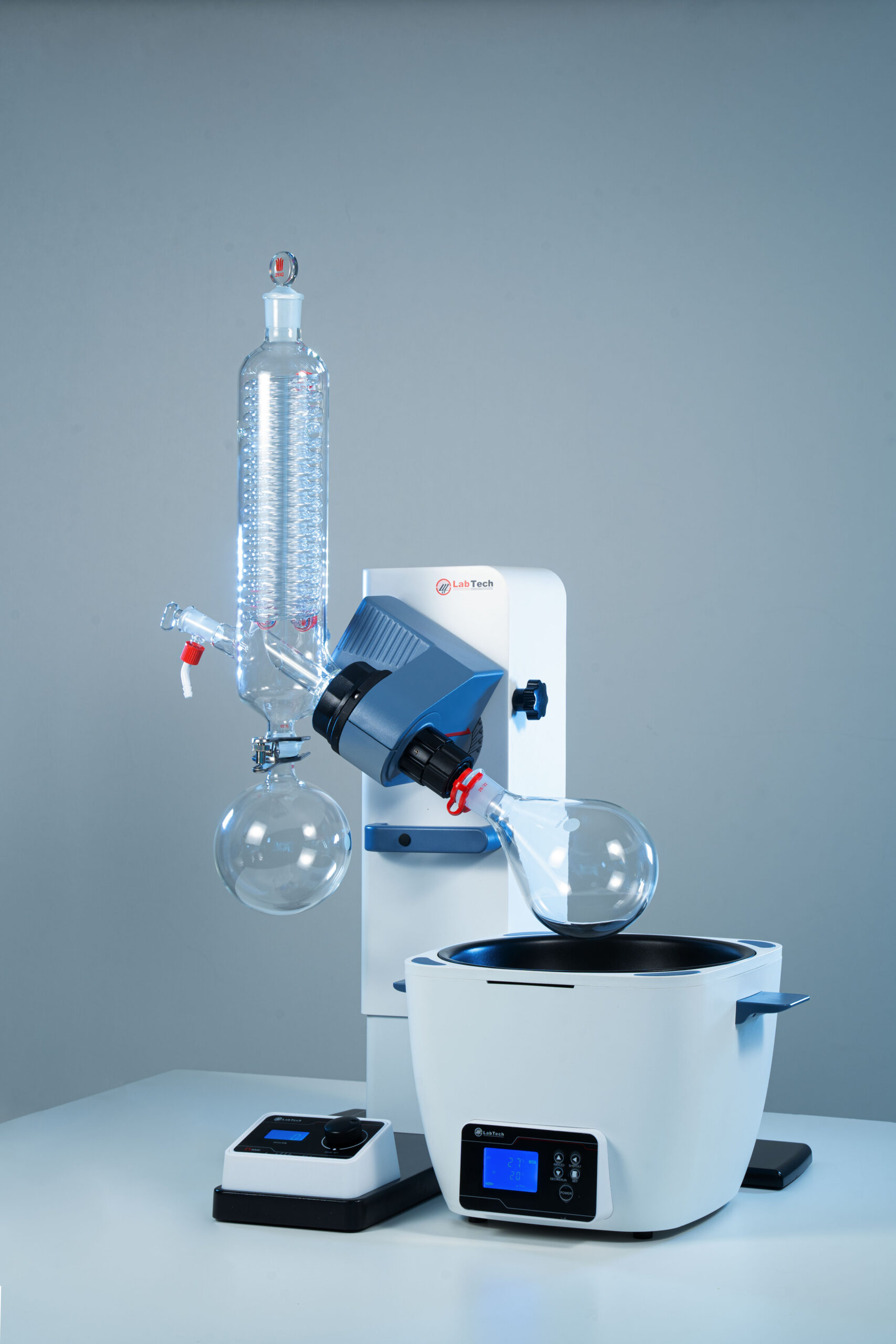

Wyparki rotacyjne LabTech serii EV – zaawansowane systemy EV400
Aparatura LabTech serii EV łączy wysoką odporność chemiczną z zaawansowaną automatyzacją i bezpieczeństwem pracy. Oferujemy dwie linie dopasowane do zróżnicowanych wymagań z flagową serią EV400.

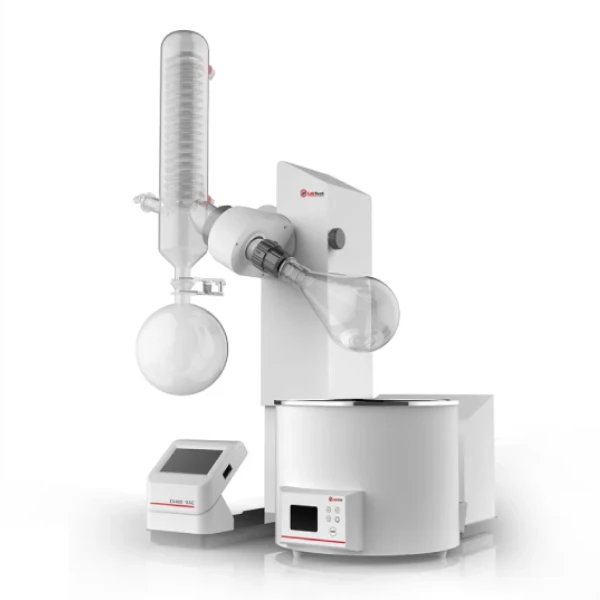

Seria EV400 – precyzja, automatyczny podnośnik i zintegrowana kontrola próżni
Zaawansowana linia LabTech EV400 (modele EV400, EV400H, EV400VAC) powstała z myślą o laboratoriach syntetycznych wymagających najwyższej powtarzalności i automatyzacji. Urządzenia wyposażono w elektryczny podnośnik pionowy z funkcją automatycznego unoszenia (auto-lift) (tylko EV400 i EV400VAC). W przypadku niespodziewanego zaniku zasilania podnośnik samoczynnie unosi kolbę wyparną ponad gorącą łaźnię, zapobiegając przypaleniu próbki i przegrzaniu roztworu.
Uniwersalna łaźnia grzewcza woda/olej pracuje w szerokim zakresie od temperatury otoczenia do 230°C, a precyzyjny sterownik mikroprocesorowy PID utrzymuje stabilną temperaturę medium. Napęd zapewnia płynną regulację obrotów w zakresie 20–300 rpm z cyfrowym odczytem. W modelu EV400VAC zastosowano odłączany, kolorowy panel dotykowy, który umożliwia sterowanie procesem i programowanie ramp temperaturowych z zewnątrz dygestorium. Model EV400VAC posiada wbudowany kontroler próżni z biblioteką rozpuszczalników organicznych (opcja), który samodzielnie optymalizuje ciśnienie i prowadzi destylację bez konieczności ciągłego nadzoru operatora. Urządzenia obsługują kolby od 50 ml do 3000 ml (w standardzie kolba wyparna 1000 ml NS 29/32 oraz odbieralnik 1000 ml KS 35/20).
Bezpieczeństwo pracy pod próżnią – szkło laboratoryjne z powłoką ochronną
Praca ze szkłem pod głębokim podciśnieniem i w wysokiej temperaturze wiąże się z ryzykiem implozji wywołanej niewidocznymi mikrorysami lub naprężeniami materiałowymi. W tradycyjnym zestawie pęknięcie naczynia powoduje gwałtowny rozprysk ostrych odłamków i rozlanie gorącego rozpuszczalnika na stanowisku badawczym.

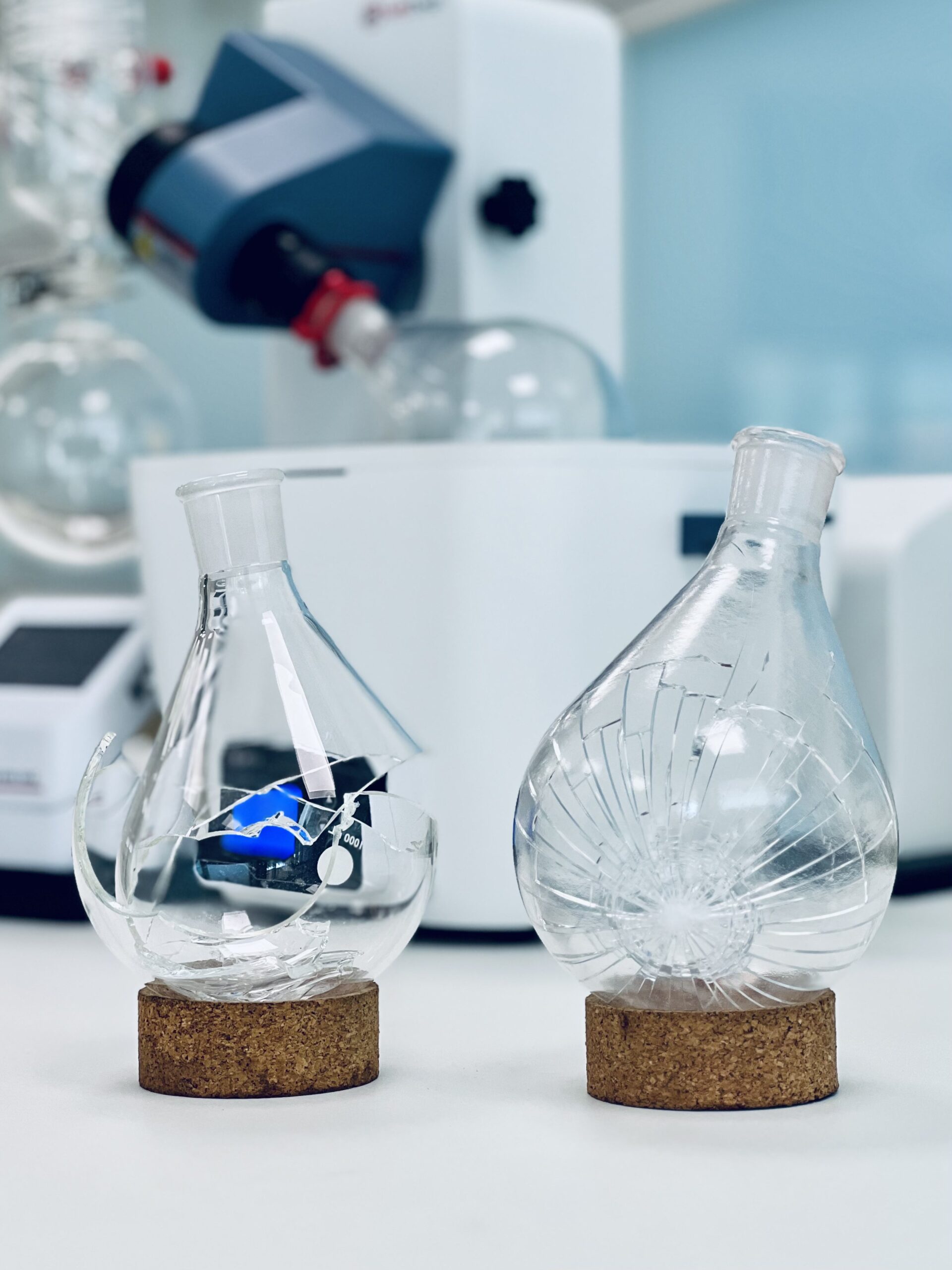

Aby wyeliminować to zagrożenie, dostarczamy aparaturę LabTech ze specjalnym szkłem powlekanym tworzywem sztucznym (Safety Coated Glassware). Transparentna warstwa polimerowa pokrywa chłodnicę pionową, kolbę wyparną i naczynie odbiorcze. W razie uszkodzenia powłoka utrzymuje odłamki szkła oraz ciecz wewnątrz nienaruszonej powłoki, skutecznie chroniąc operatora przed skaleczeniem i zapobiegając skażeniu dygestorium. Powłoka polimerowa charakteryzuje się odpornością termiczną do 90°C i odpornością chemiczną, a jej lekko fakturowana powierzchnia zapewnia pewny chwyt naczyń w wilgotnych rękawicach laboratoryjnych.
Kompletny zestaw odparowujący – pompy próżniowe i chillery w obiegu zamkniętym
Efektywne odparowywanie wymaga harmonijnej współpracy wyparki z odpowiednio dobranymi urządzeniami peryferyjnymi: źródłem podciśnienia (pompa) oraz układem chłodzenia skraplacza.
W nowoczesnych laboratoriach standardem są bezolejowe pompy próżniowe membranowe LabTech. Oferujemy trzy modele o wydatku od 18 do 30 l/min. Membrany i głowice pomp wykonane są z litego PTFE i chemoodpornych elastomerów, co zapewnia pełną odporność na agresywne opary kwasowe i organiczne. Konstrukcja bezolejowa zapobiega zanieczyszczeniu odzyskiwanego medium mgłą olejową, eliminuje konieczność wymiany oleju i zapewnia cichą eksploatację.
Kluczowym elementem stanowiska są również chłodziarki wody w obiegu zamkniętym (chillery LabTech). Chłodzenie chłodnicy wodą kranową generuje ogromne straty wody i wysokie opłaty ściekowe. Ponadto w okresie letnim woda wodociągowa osiąga 18–20°C, co uniemożliwia skuteczną kondensację rozpuszczalników niskowrzących (takich jak eter dietylowy, dichlorometan czy aceton). Chillery laboratoryjne LabTech pracują w obiegu zamkniętym ze stałą nastawą temperatury chłodziwa w zakresie od -20°C do +35°C (moc od 240 W do 9000 W). Zapewnia to stabilną kondensację oparów i powtarzalny, wysoki odzysk rozpuszczalnika przez cały rok.
Dobór technologii: Wyparka rotacyjna czy koncentrator azotu?
Wyparka obrotowa to narzędzie pierwszego wyboru do pracy z pojedynczymi próbkami o objętościach od 50 ml do 3 litrów po syntezie chemicznej lub ekstrakcji ziół. Z kolei przy równoległym zatężaniu kilkunastu lub kilkudziesięciu małych prób (od 0.5 do 50 ml) pod analizę HPLC czy GC-MS rekomendujemy koncentratory laboratoryjne i zatężarki w strumieniu azotu MultiVap. Umożliwiają one seryjną pracę bezpośrednio w wialkach lub probówkach SPE bez strat sorpcyjnych na ściankach kolb.
Porównanie konfiguracji wyparek LabTech EV
Poniższa tabela ułatwia dopasowanie konfiguracji aparatury LabTech serii EV do profilu prac Państwa laboratorium:
| Model / Seria | Typ podnośnika | Zakres obrotów | Zakres łaźni grzewczej | Kontrola próżni | Pojemność kolb | Rekomendowane zastosowanie |
|---|---|---|---|---|---|---|
| LabTech EV400 | Elektryczny z funkcją auto-lift | 20–300 rpm | Otoczenie do 230°C (woda/olej, PID) | Współpraca z kontrolerem próżni | 50–3000 ml | Zaawansowana synteza chemiczna, rozpuszczalniki wysokowrzące |
| LabTech EV400H | Manualny | 20–300 rpm | Otoczenie do 230°C (woda/olej, PID) | Analogowy sterownik z wyświetlaczem LCD | 50–3000 ml | Badania podstawowe, wersja ekonomiczna |
| LabTech EV400VAC | Elektryczny z funkcją auto-lift | 20–300 rpm | Otoczenie do 230°C (woda/olej, PID) | Wbudowany kontroler z biblioteką rozpuszczalników | 50–3000 ml | Automatyczna destylacja wieloskładnikowa, produkcja pilotowa |
Obszary zastosowań wyparek rotacyjnych w laboratoriach
Aparatura LabTech serii EV wspiera procesy odparowywania i zagęszczania w kluczowych sektorach:
- Synteza organiczna i chemia leków: odpędzanie rozpuszczalników poreakcyjnych, zatężanie frakcji po preparatywnej chromatografii cieczowej oraz izolacja surowych produktów przed krystalizacją.
- Przemysł farmaceutyczny i biotechnologia: łagodne zagęszczanie roztworów termolabilnych substancji czynnych (API) i usuwanie nośników lotnych bez ryzyka degradacji termicznej.
- Fitochemia i przemysł spożywczy: ekstrakcja oraz zatężanie olejków eterycznych, polifenoli i substancji bioaktywnych z surowców roślinnych z zachowaniem ich pełnej aktywności biologicznej.
- Ochrona środowiska: zatężanie wielkoobjętościowych ekstraktów z próbek gleb, osadów i wód powierzchniowych przed kolejnymi etapami analizy śladowej.
- Odzysk rozpuszczalników: selektywna regeneracja i recykling mediów organicznych, ograniczający koszty zakupu odczynników oraz utylizacji odpadów niebezpiecznych.
FAQ – najczęściej zadawane pytania o wyparki obrotowe
Jak funkcja automatycznego unoszenia (auto-lift) w serii LabTech EV400 chroni próbkę w razie awarii zasilania?
W przypadku niespodziewanego zaniku energii elektrycznej mechanizm podnośnika elektrycznego samoczynnie unosi kolbę wyparną ponad powierzchnię gorącej łaźni. W tradycyjnych aparatach manualnych naczynie pozostaje w stygnącym, lecz wciąż gorącym medium, co prowadzi do przypalenia osadu na ściankach szkła i termolizy wrażliwych związków. Funkcja auto-lift w jednostkach EV400 zabezpiecza próbkę przed degradacją termiczną bez konieczności obecności personelu przy aparacie.
Czym charakteryzuje się szkło laboratoryjne z powłoką Safety Coated?
Szkło z powłoką Safety Coated posiada fabrycznie naniesioną, transparentną powłokę polimerową o odporności termicznej do 90°C. W sytuacji przypadkowego uderzenia lub implozji podciśnieniowej powłoka zapobiega rozpryskowi odłamków i rozlaniu cieczy, utrzymując całą strukturę naczynia wewnątrz zwartej osłony. Zabezpiecza to operatora przed zranieniem i chroni łaźnię przed skażeniem, a lekko fakturowana powierzchnia zapewnia pewny chwyt kolb w wilgotnych rękawicach.
Dlaczego warto wyposażyć wyparkę obrotową w chiller w obiegu zamkniętym zamiast chłodzenia wodą wodociągową?
Chłodzenie wodą kranową generuje wysokie zużycie surowca, a w sezonie letnim, gdy woda w sieci osiąga temperaturę powyżej 18°C, uniemożliwia skuteczne skraplanie rozpuszczalników niskowrzących (np. dichlorometanu czy acetonu). Chiller w obiegu zamkniętym uniezależnia laboratorium od wahań ciśnienia i temperatury w sieci, utrzymując stałą temperaturę chłodziwa w zakresie od -20°C do +35°C. Zapewnia to maksymalną sprawność kondensacji, powtarzalny odzysk rozpuszczalników i oszczędność kosztów.
Jak dobrać pompę próżniową do wyparki rotacyjnej i dlaczego rekomendujemy modele bezolejowe?
Wydajność pompy membranowej powinna być dopasowana do objętości układu szklanego oraz lotności rozpuszczalników – w naszej ofercie dostarczamy jednostki o przepływie od 18 do 50 l/min. Rekomendujemy bezolejowe pompy membranowe z elementami roboczymi z litego PTFE. W przeciwieństwie do pomp olejowych nie zanieczyszczają one odzyskiwanego medium aerozolami olejowymi, nie wymagają uciążliwej wymiany oleju i wykazują całkowitą odporność chemiczną na agresywne opary.
Kiedy lepiej wybrać wyparkę obrotową, a kiedy koncentrator w strumieniu azotu MultiVap?
Wyparka obrotowa to podstawowe narzędzie do zatężania pojedynczych prób o średnich i dużych objętościach (od 50 ml do 3 litrów) połączone ze skraplaniem i odzyskiem rozpuszczalnika w chłodnicy. Jest niezastąpiona w syntezie organicznej i pracach preparatywnych. Jeśli natomiast laboratorium prowadzi analizy chromatograficzne (HPLC, GC-MS) i wymaga równoległego przygotowania serii kilkunastu lub kilkudziesięciu małych prób (od 0.5 do 50 ml) w probówkach lub naczynkach SPE, optymalnym wyborem jest koncentrator azotu MultiVap. Umożliwia on łagodne odparowanie w strumieniu gazu bezpośrednio w naczyniach pomiarowych.
